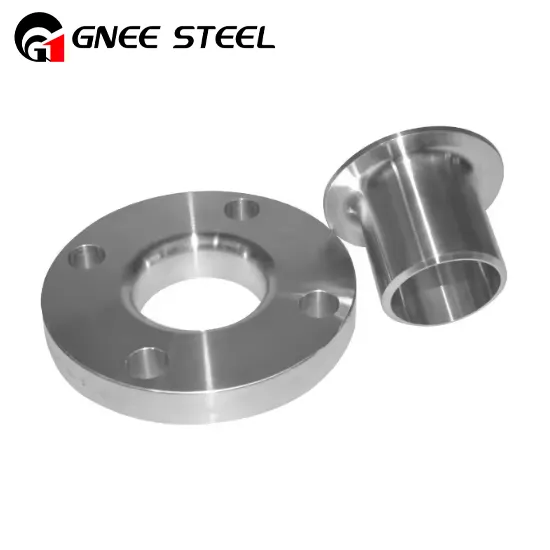

Lapped Joint Flanges
Lapped Joint Flanges
Lapped Joint Flanges
Lapped Joint Flanges

Cyd-Faniau

Defnyddir fflansau uniad glin gyda phennau bonyn ar gyfer cysylltiadau fflans mewn systemau pibellau. Mae'r fflansau hyn ar gael mewn meintiau o ½" i 24" ac mewn dosbarthiadau pwysau 150 #, 300 #, 400 #, 600 #, 1500 #, a 2500 #.

Anfon ymchwiliad

Sgwrs Nawr

Fel cyflenwr a gwneuthurwr blaenllaw yn Tsieina, mae GNEE Steel yn darparu cynhyrchion aloi cost-effeithiol sy'n seiliedig ar nicel.

Anfon e-bost:ss@gneesteel.com
Ffôn:+8615824687445

Cyflwyniad Cynnyrch

Mae fflansau ar y cyd lap yn ddefnyddiol iawn mewn systemau pibellau dur carbon neu ddur aloi isel. Mae defnyddio'r mathau hyn o fflansau mewn systemau pibellau yn gofyn am bennau pibell bonyn ar y cyd lap. Gall systemau pibellau y mae angen eu dadosod yn aml i'w harchwilio neu eu cynnal a'u cadw'n rheolaidd ddefnyddio fflans lap ar y cyd a chynulliadau pen pibell bonyn. Mae'r flanges hyn hefyd yn ddefnyddiol wrth osod diamedr mawr neu'n anodd newid ffurfweddiadau pibell oherwydd eu trefniant twll bollt cyflym. Mae dulliau penodol yn helpu i gyflawni'r flanges hyn, megis pan fo'r deunydd pibell yn egsotig, mae'r cymal lap yn cael ei ffurfio trwy siapio'r deunydd pibell ar ôl gosod y fflans rhydd.

Manyleb Lap Joint Flanges

Dimensiynau :ANSI B16.5, ANSI B16.47 Cyfres A & B, MSS SP44, ASA, API-605, AWWA, Custom Drawings

Maint :1/2" (15 DS) i 48" (1200NB)

Dosbarth:150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS, DIN Standard ND-6, 10, 16, 25, 40 Etc.

DIN :DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN36,263, DIN2632, DIN2632 37, DIN2638, DIN2673

BS:BS4504 , BS4504, BS1560, BS10

Math o wyneb fflans :Wyneb Fflat (FF), Wyneb Wedi'i Godi (RF), Cymal Math Cylch (RTJ)

Hastelloy Pipe Lap Joint Flange

GRADDAU DEUNYDD LLANW AR Y CYD

Fflans Cyd Lap Dur Di-staen	ASTM/ASME A/SA182:- F304, F304L, F316, F316L, ASTM/ASME A/SA351:- CF3, CF3M, CF8, CF8M, DIN 1.4306, DIN 1.4301, DIN 1.4404, DIN . DIN 1.4306, DIN 1.4409
Fflans Cyd Lap Duplex	S31803/S32205 A182:- Gr F51/F52/F53/F54/F55/F57/F59/F60/F61
Fflans ar y Cyd Lap Duplex Super	S32750/S32760 A182:- Gr F51/F52/F53/F54/F55/F57/F59/F60/F61
Fflans ar y cyd Lap Nicel Copr	ASTM / ASME SB 61/62/151/152, Nicel Copr 90/10 (C70600), Cupro Nicel 70/30 (C71500), UNS C71640
Cyd-fflans Lap Titaniwm	ASTM B381 / ASME SB381:- Titaniwm Gr. 1, Titaniwm Gr. 2, Titaniwm Gr. 4, Titaniwm Gr. 5, Titaniwm Gr. 7 ASTM R50250/GR.1\|R50400/GR.2\|R50550/GR.3\|R50700/GR.4\|GR.6 \|R52400/GR.7\|R53400/GR.12\|R56320/GR.9\|R56400/GR.5
Fflans Cyd Lap Copr	TP1, TP2, C10930, C11000, C11300, C11400, C11500, C11600, C12000, C12200, C12300, T1, T2, C10100, C10200, C110300, C110300, 00, C10910, C10920, TU1, TU2, C12500, C14200, C14420, C14500, C14510, C14520, C14530, C17200, C19200, C21000, C23000, C26000, C27000, C27400, C23300, C233000, 00, C44400, C44500, C60800, C63020, C68700, C70400, C70600, C70620, C71000, C71500, C71520, C71640, ac ati
Cyd-fflangell Lap Incoloy	ASTM B564 / ASME SB564:- Incoloy 800, 800H, 800HT (UNS N08800), 825 (UNS N08825), 925
Inconel Lap Joint Flange	ASTM B564 / ASME SB564:- Inconel 600, 601, 625, 718, 783, 690, x750
Fflans Nicel Lap ar y Cyd	ASTM B564 / ASME SB564:- Nicel 200, Nicel 201, Nicel 205, Nicel 205LC
Cyd fflans Glin Hastelloy	ASTM B564 / ASME SB564:- Hastelloy C276 (UNS N10276), C22 (UNS N06022), C4, C2000, B2, B3, X
Cyd-Flange Lap Monel	ASTM B564 / ASME SB564:- Monel 400 (UNS Rhif N04400), Monel 500 (UNS Rhif N05500)
Fflans ar y Cyd Lap Dur Carbon	ASTM/ASME A/SA105 A/SA105N ac A/SA216-WCB, DIN 1.0460, DIN 1.0402, DIN 1.0619, Die Steel, ASTM A105 / ASME SA105, A105N, ASTM A350 LF2 / ASME3 High SA500 ASTM A694 / A694 (F52, F56, F60, F65, F70, F80)
Alloy Steel Lap Cyd fflans	ASTM A182 / ASME SA182:- F5, F9, F11, F12, F22, F91
Alloy 20 Lap Joint Flange	ASTM B462 / ASME SB462:- Carpenter® 20 Aloi, Alloy 20Cb-3
254 SMO Lap Joint Flage	ASTM A182 / ASME SA182:- SMO 254/6Mo, UNS S31254, DIN 1.4547
Fflans Lap Alwminiwm ar y Cyd	5052 /6061/ 6063/2017/7075/ etc.
Cyd-Flange Lap Pres	3602/2604/H59/H62/etc.
Deunydd Lap Joint Flange arall	Efydd tun, efydd Alumunum, Efydd plwm, Nimonic 75, Nimonic 80A, Nimonic 90, AISI 4140, AISI 4130, Dur Ysgafn, Flanges Al6XN
