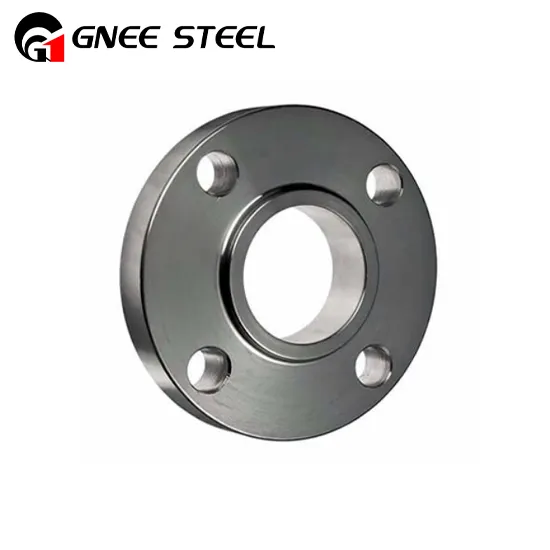

Slip Ar Flanges
Fel cyflenwr a gwneuthurwr blaenllaw yn Tsieina, mae GNEE Steel yn darparu cynhyrchion aloi cost-effeithiol sy'n seiliedig ar nicel.
- Anfon e-bost:ss@gneesteel.com
- Ffôn:+8615824687445
Mae fflansau llithro ymlaen (SO) yn fath o fflans sydd â wyneb gwastad ar yr wyneb selio ac a ddefnyddir yn nodweddiadol mewn cymwysiadau pwysedd isel. Fe'u gelwir yn "slip-on" oherwydd gellir eu llithro'n hawdd i ddiwedd pibell neu ffitiad ac yna eu weldio yn eu lle. Mae ganddyn nhw hefyd ddiamedr mewnol diflas sy'n cyfateb i ddiamedr allanol y bibell, gan ganiatáu llif llyfn o hylifau neu nwyon.
| Math o Gynnyrch | Fflans pibell slip-on, ASME 16.5 Slip On Flanges / Flanges SORF |
|---|---|
| Maint | ½" (15 DS) i 48″ (1200NB) |
| Dosbarth | 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS, DIN Standard ND-6, 10, 16, 25, 40 Etc. |
| Slip Dur Di-staen ar Flanges | ASTM A 182% 2c A 240 F 304% 2c 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321H, 317, 347, 347H,904L |
| Slip Dur Carbon ar Flaenau | ASTM / ASME A/SA 105 ASTM / ASME A 350 , ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F70 |
| Slip Dur Alloy ar Flanges | ASTM / ASME A/SA 182 & A 387 F1, F5, F9, F11, F12, F22, F91 |
| Slip Dur Duplex ar Flanges | ASTM / ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F F 60, F 61 |
| Arbenigo | Yn unol â'r llun |
| Safonol | ANSI: ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48 , JIS, DIN, BS4504, SABS1123, EN1092-1, UNI,AS2129,GOST-12820 DIN: DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2633, DIN 2633, DIN 2633, DIN , DIN2637, DIN2638, DIN2673 BS: BS4504, BS4504, BS1560, BS10 |
| Math Cysylltiad / Math Wyneb Flange | Cymal Math Modrwy, Wyneb Glin, Wyneb Dyrchafedig, Wyneb Flat, Gwryw-Benyw mawr, Gwryw-Benywaidd Bach, Tafod a rhigol Mawr, Tafod Bach a rhigol |
Mathau o fflansau llithro ymlaen a'u cymwysiadau
Mae dau brif fath o fflansau llithro ymlaen, pob un wedi'i gynllunio i fodloni gofynion a chymwysiadau penodol o fewn systemau pibellau:
Ffensys Slip-Ar Safonol
Mae gan flanges slip-on wyneb safonol neu uchel wyneb uchel ar yr wyneb selio. Mae'r nodwedd hon yn darparu llwyfan ar gyfer y gasged, gan sicrhau sêl ddibynadwy rhwng y fflans a'r bibell neu ffitiadau cyfagos. O ganlyniad, maent yn addas iawn ar gyfer cymwysiadau pwysedd isel lle gall grymoedd tynhau bollt gywasgu'r gasged yn ddigonol i atal gollyngiadau.
Lap Cyd Slip-On Flanges
Mae gan fflansau llithro ar y cyd lap wyneb gwastad a fflans gynhaliol ar wahân. Mae'r fflans gynhaliol yn cael ei llithro dros ddiwedd y bibell a'i halinio â phen bonyn y lap ar y cyd, sydd wedyn wedi'i gysylltu â'r bibell. Mae'r dyluniad hwn yn caniatáu symudiad cylchdro, gan ddarparu hyblygrwydd aliniad wrth osod neu gynnal a chadw. Fe'u defnyddir yn aml mewn systemau sy'n gofyn am ddadosod aml, ehangu thermol neu gymwysiadau crebachu.
Defnydd Slip On Flanges
Defnyddir Slip On Flanges yn gyffredin yn y cymwysiadau canlynol:
Cymwysiadau Pwysedd Isel:Defnyddir Slip On Flanges yn helaeth mewn cymwysiadau pwysedd isel, megis piblinellau dŵr a nwy, lle nad yw'r pwysedd yn fwy na 300 psi.
Planhigion Cemegol a Petrocemegol:Mae Slip On Flanges yn gyffredin mewn gweithfeydd cemegol a phetrocemegol, lle maent yn cysylltu systemau pibellau ac offer.
Systemau HVAC:Mae Slip On Flanges yn gyffredin mewn systemau HVAC (Gwresogi, Awyru a Chyflyru Aer), lle cânt eu defnyddio i gysylltu gwaith dwythell a phibellau.
Gweithfeydd Trin Dŵr:Mae Slip On Flanges yn dod o hyd i'w defnydd mewn gweithfeydd trin dŵr, sy'n cysylltu systemau pibellau ac offer.
Diwydiant Bwyd a Diod:Mae Slip On Flanges yn helaeth yn y diwydiant bwyd a diod, lle cânt eu defnyddio i gysylltu systemau pibellau ac offer.
Manteision fflans slip-on
- Cost gosod is
- Haws i alinio â rhannau eraill yn ystod gosod
- Gwell atal gollyngiadau
- Weldio y tu mewn a'r tu allan i'r fflans
- Amser byrrach ar gyfer torri pibellau yn gywir
- Gan fod y bibell yn llithro ar y fflans, mae'n gydnaws â'r canolbwynt isaf ar y fflans llithro
Pecynnu a Llongau
