Pa ystyriaethau triniaeth wres sy'n unigryw i fariau aloi Hastelloy N10675, a sut mae gwell sefydlogrwydd thermol o fudd i wneuthuriad?

1. Beth yw Hastelloy UNS N10675, a sut mae ei gyfansoddiad yn wahanol i aloion nicel-molybdenwm eraill?

Mae Hastelloy UNS N10675 yn aloi molybdenwm nicel gyda chynnwys carbon a silicon hynod o isel, wedi'i gynllunio ar gyfer ymwrthedd eithriadol i leihau asidau, yn enwedig asid hydroclorig ar bob crynodiad a thymheredd. Fe'i gelwir yn gyffredin wrth yr enw masnach Hastelloy B-3 ac mae'n cynrychioli esblygiad o'r aloi B-2 cynharach gyda gwell sefydlogrwydd thermol a ffabrigadwyedd.

Cyfansoddiad Cemegol (Fesul ASTM B335):

Cymhariaeth ag Aloion Nicel Eraill-Molybdenwm:

Nodweddion Cyfansoddol Allweddol N10675 (B-3):

Molybdenwm Uchel Iawn (27-32%):

Yn darparu ymwrthedd eithriadol i leihau asidau, yn enwedig asid hydroclorig (HCl) ym mhob crynodiad hyd at ferwi.

Yn ffurfio ffilm amddiffynnol o ocsidau molybdenwm a halwynau sy'n sefydlog mewn amgylcheddau lleihau.

Y prif gyfrannwr at ymwrthedd cyrydiad mewn asidau nad ydynt yn ocsideiddio.

Ultra{0}}Carbon Isel (Llai na neu'n hafal i 0.01%):

Yn lleihau dyddodiad carbid yn ystod weldio ac amlygiad thermol.

Hanfodol ar gyfer cynnal ymwrthedd cyrydiad rhyng-gronynnol mewn cyflwr sydd wedi'i weldio.

Ultra{0}}Silicon Isel (Llai na neu'n hafal i 0.10%):

Yn lleihau ffurfiant cyfnodau rhyngfetelaidd (cyfnodau trefnedig Ni-Mo) sy'n gallu britho'r aloi.

Yn gwella sefydlogrwydd thermol yn ystod weldio a gwneuthuriad.

Cromiwm Rheoledig (1-3%):

Yn darparu ymwrthedd cyfyngedig i rywogaethau ocsideiddio heb gyfaddawdu ar berfformiad yr aloi wrth leihau asidau.

Mae'r lefel reoledig yn osgoi ffurfio cyfnodau niweidiol tra'n cynnig rhywfaint o oddefgarwch i fân ocsidyddion.

Haearn (1-3%) ac Elfennau Eraill:

Darparu cryfhau datrysiad solet.

Mae manganîs, alwminiwm, titaniwm, a zirconiwm yn gweithredu fel deoxidizers a purwyr grawn.

Sut mae N10675 yn Gwella ar B-2:

Roedd yr Hastelloy B-2 gwreiddiol yn agored i ffurfio cyfnodau rhyngfetelaidd (cyfnodau gorchymyn Ni-Mo) pan oedd yn agored i dymheredd yn yr ystod o 1200 gradd F-1600 gradd F (650 gradd -870 gradd) yn ystod weldio neu driniaeth wres. Achosodd y cyfnodau hyn embrittled a llai o ymwrthedd cyrydiad. Datblygwyd N10675 (B-3) gyda:

Silicon is (Llai na neu'n hafal i 0.10% yn erbyn Llai na neu'n hafal i 0.10% tebyg, ond rheolaeth dynnach).

Cromiwm a reolir (1-3% yn erbyn Llai na neu'n hafal i 1.0%).

Cydbwysedd optimaidd o elfennau i arafu cineteg dyddodiad cyfnod yn sylweddol.

Mae'r sefydlogrwydd thermol gwell hwn yn golygu bod gan N10675 "ffenestr gwneuthuriad" ehangach ac mae'n llawer mwy maddeugar yn ystod weldio a thriniaeth wres, sy'n golygu mai hwn yw'r dewis a ffefrir dros B-2 ar gyfer y rhan fwyaf o geisiadau.

---

2. Beth yw'r cymwysiadau sylfaenol ar gyfer bariau aloi Hastelloy N10675 yn y diwydiannau prosesu cemegol a fferyllol?

Nodir bariau aloi Hastelloy N10675 ar gyfer ceisiadau lle mae angen ymwrthedd eithriadol i leihau asidau, yn enwedig asid hydroclorig. Mae ffurf y bar fel arfer wedi'i beiriannu'n gydrannau sy'n gorfod gwrthsefyll yr amgylcheddau cyrydol mwyaf ymosodol wrth gynnal cywirdeb mecanyddol.

Cymwysiadau Prosesu Cemegol:

Gwasanaeth Asid Hydroclorig (HCl):

Swyddogaeth: Cydrannau mewn systemau cynhyrchu, trin a storio HCl.

Pam Barrau N10675: Gwrthiant digymar i HCl ar bob crynodiad a thymheredd hyd at ferwi. Defnyddir ar gyfer:

Cydrannau Falf: Coesynnau, peli, seddi a chyrff ar gyfer falfiau gwasanaeth HCl.

Siafftiau Pwmp ac Impwyr: Ar gyfer pympiau allgyrchol sy'n cylchredeg HCl.

Offeryniaeth: Thermowells, gorchuddion synhwyrydd, platiau orifice.

Gwasanaeth Asid Sylffwrig (H₂SO₄):

Swyddogaeth: Cydrannau mewn planhigion asid sylffwrig a systemau trin.

Pam Bariau N10675: Gwrthwynebiad ardderchog i asid sylffwrig wrth leihau crynodiadau (hyd at 60%) ar dymheredd cymedrol.

Cydrannau Nodweddiadol: Siafftiau agitator, coesynnau falf, caewyr.

Gwasanaeth Asid Asetig ac Asid Organig:

Swyddogaeth: Cydrannau mewn cynhyrchu a thrin asid asetig.

Pam Barrau N10675: Gwrthwynebiad rhagorol i bob crynodiad o asid asetig, hyd yn oed wrth ferwi.

Cydrannau Nodweddiadol: Siafftiau pwmp, llafnau cymysgu, cydrannau falf.

Gwasanaeth Asid Ffosfforig (H₃PO₄):

Swyddogaeth: Cydrannau mewn cynhyrchu asid ffosfforig (lle nad oes fflworidau).

Pam Bariau N10675: Gwrthwynebiad da i asid ffosfforig pur; ar gyfer asid amhur (gyda fflworidau), efallai y bydd G-30 yn cael ei ffafrio.

Cymwysiadau Diwydiant Fferyllol:

Adweithyddion Synthesis API:

Swyddogaeth: Siafflau agitator, bafflau, ac offeryniaeth mewn adweithyddion ar gyfer synthesis cynhwysyn fferyllol gweithredol (API).

Pam Bariau N10675: Yn atal halogiad metelaidd o gynhyrchion fferyllol sensitif; yn gwrthsefyll adweithyddion ymosodol ac asiantau glanhau.

Systemau Dŵr Purdeb Uchel-:

Swyddogaeth: Cydrannau mewn dŵr ar gyfer systemau chwistrellu (WFI) ac offer puro.

Pam Barrau N10675: Yn gwrthsefyll cyrydiad o -dŵr pur iawn a chyfryngau glanweithio; mae arwynebau llyfn wedi'u peiriannu yn atal adlyniad bacteriol.

Offer cromatograffaeth:

Swyddogaeth: Cydrannau manwl gywir mewn systemau cromatograffaeth paratoadol.

Pam Barrau N10675: Anadweithiol i gyfnodau symudol; wedi'u peiriannu i oddefiannau manwl gywir ar gyfer arwynebau selio.

Ceisiadau Eraill:

Cydrannau Nodweddiadol wedi'u Peiriannu o Farrau N10675:

Astudiaeth Achos: Cydrannau Falf Asid Hydroclorig

Profodd gwaith cemegol sy'n cynhyrchu HCl fethiannau aml o goesynnau falf aloi B-2 mewn gwasanaeth HCl 32% ar 180 gradd F. Digwyddodd methiannau oherwydd cracio cyrydiad straen ar wreiddiau edau ar ôl 6-12 mis. Mae coesynnau newydd wedi'u peiriannu o bar crwn Hastelloy N10675 yn ymestyn bywyd gwasanaeth y tu hwnt i 4 blynedd, heb unrhyw dystiolaeth o gracio na chorydiad sylweddol. Roedd sefydlogrwydd thermol gwell N10675 yn dileu'r risg o embrittlement wrth rolio edau, a sicrhaodd ymwrthedd uwch yr aloi i gracio cyrydiad straen clorid ddibynadwyedd hirdymor.

---

3. Pa nodweddion peiriannu sy'n unigryw i fariau aloi Hastelloy N10675, a sut mae siopau yn gwneud y gorau o baramedrau ar gyfer cynhyrchu cydrannau llwyddiannus?

Mae peiriannu bariau aloi Hastelloy N10675 yn cyflwyno heriau tebyg i aloion nicel-molybdenwm eraill, ond mae ei gemeg optimaidd a sefydlogrwydd thermol mewn gwirionedd yn gwella peiriannu o'i gymharu ag aloion B-2 cynharach. Mae deall y nodweddion hyn yn hanfodol ar gyfer cynhyrchu effeithlon.

Ystyriaethau Ymddygiad Materol:

Cryfder Uchel:

Cryfder tynnol annealed: 110 ksi (760 MPa) lleiaf.

Mae angen grymoedd torri uwch a gosodiadau anhyblyg.

Gwaith caledu:

Mae gwaith yn caledu'n gyflym yn ystod peiriannu.

Unwaith y bydd y gwaith wedi caledu, mae'r arwyneb yn dod yn sgraffiniol ac yn anodd ei dorri.

Goblygiad: Rhaid torri o dan yr haen waith caled; osgoi toriadau ysgafn sy'n rhwbio.

Dargludedd Thermol Isel:

Mae'r gwres a gynhyrchir yn y parth torri yn aros yn gryno.

Yn achosi tymereddau blaen offer uchel, gan gyflymu traul offer.

Goblygiad: Mae angen deunyddiau offer sy'n gwrthsefyll gwres ac oeri effeithiol.

Sglodion Gummy:

Yn cynhyrchu sglodion llym, llym sy'n gallu lapio o gwmpas offer a darn gwaith.

Goblygiad: Angen torwyr sglodion a strategaethau rheoli sglodion.

Adeiladwyd-Up Edge (BUE):

Gall deunydd weldio i flaen y gad, gan effeithio ar orffeniad a bywyd offer.

Goblygiad: Offer miniog, cyflymder/porthiant priodol, ac oeryddion yn hanfodol.

Gwelliannau dros B-2:

Mae gan N10675 machinability ychydig yn well na B-2 oherwydd microstrwythur mwy sefydlog.

Llai o duedd ar gyfer cracio intergranular yn ystod edafu a gwaith oer difrifol.

Mwy o faddau am amrywiadau paramedr.

Strategaethau Optimeiddio:

Dewis Offeryn:

Paramedrau Torri:

Oerydd ac iro:

Mae oerydd llifogydd yn hanfodol; -pwysau uchel drwy-offeryn.

Defnyddiwch -oeryddion hydawdd dŵr gydag ychwanegion EP (pwysedd eithafol).

Ar gyfer tapio ac edafu, ystyriwch gyfansoddion tapio arbenigol (olewau clorinedig neu sylffwraidd).

Sicrhewch orchudd oerydd cyflawn i reoli sglodion gwres a fflysio.

Strategaethau Llwybr Offer:

Cynnal ymgysylltiad cyson (melino trochoidal, clirio addasol).

Osgowch drigo neu rwbio ar unrhyw adeg.

Roedd yn well gan felino dringo leihau caledu gwaith.

Defnyddiwch felin croen ar gyfer slotiau dwfn i reoli gwacáu sglodion.

daliad gwaith:

Gosodiad anhyblyg yn hanfodol i atal dirgryniad.

Defnyddiwch chucks hydrolig neu fecanyddol gyda gafael priodol.

Cynnal bariau hir gyda seibiannau cyson neu ganolfannau tailstock.

Lleihau bargod i leihau clebran.

Ystyriaethau Gorffen Arwyneb:

Heriau ac Atebion Cyffredin:

Dilyniant Peiriannu ar gyfer Cydrannau Critigol:

Garw: Tynnwch ddeunydd swmp gyda phorthiant ymosodol, gan adael 0.020-0.040" i'w orffen.

Lleddfu Straen (Dewisol): Ar gyfer cydrannau manwl gywir, ystyriwch aneliad rhyddhad straen ar ôl garw i ymlacio straen gweddilliol (1600 gradd F-1800 gradd F, oeri araf).

Hanner{0}}Gorffen: Peiriant o fewn 0.005-0.010" i ddimensiynau terfynol.

Gorffen: Toriadau terfynol gyda bwydydd ysgafn ac offer miniog ar gyfer cywirdeb dimensiwn a gorffeniad arwyneb.

Edau/Malu: Gweithrediadau terfynol gyda thechnegau priodol.

---

4. Pa ofynion rheoli ansawdd ac ardystio sy'n berthnasol i fariau aloi Hastelloy N10675 ar gyfer cymwysiadau critigol?

Mae bariau aloi Hastelloy N10675 ar gyfer cymwysiadau gwasanaeth cemegol critigol yn gofyn am reolaeth ansawdd trwyadl ac ardystiad cynhwysfawr i sicrhau cywirdeb deunydd, ymwrthedd cyrydiad, a dibynadwyedd tymor hir. Mae'r gofynion hyn fel arfer yn fwy na manylebau safonol ASTM.

Manylebau Llywodraethol:

Gofynion Ardystio Deunydd:

Adroddiad Prawf Melin (MTR):

Dadansoddiad cemegol ardystiedig fesul gwres.

Gwirio eiddo mecanyddol (tynnol, cnwd, elongation).

Ardystiad triniaeth wres (tymheredd, amser, dull diffodd).

Olrhain o doddi i far gorffenedig.

Olrhain Gwres:

Pob bar wedi'i farcio â rhif gwres.

Cynnal mapio bariau i ragbrofion penodol.

Adnabod Deunydd Cadarnhaol (PMI):

Yn aml yn ofynnol ar gyfer cymwysiadau hanfodol.

Gwirio gradd ar bob bar (arolygiad 100% yn gyffredin).

Fflworoleuedd pelydr-X (XRF) neu sbectrosgopeg allyriadau optegol (OES).

Dilysu Cyfansoddiad Cemegol (ASTM B335):

Dilysu Eiddo Mecanyddol (ASTM B335):

Arholiad Anninistriol (NDE):

Arolygiad Dimensiynol:

Gofynion Ansawdd Arwyneb:

Diffygion Heb eu Caniatáu: Craciau, lapiau, gwythiennau, pyllau, crafiadau, marciau marw.

Derbyniol: Llinellau lluniadu ysgafn, marciau trin mân (os ydynt o fewn y fanyleb gorffen).

Arolygiad: Gweledol o dan oleuadau da; PT ar gyfer meysydd critigol.

Profi Cyrydiad (Hanfodol ar gyfer B-Alloys):

ASTM G28 Dull A:

Pwrpas: Canfod tueddiad i cyrydu intergranular.

Amgylchedd: sylffad fferrig yn berwi-asid sylffwrig (50% H₂SO₄ + sylffad fferrig).

Hyd: 24 awr (nodweddiadol).

Derbyn: Cyfradd cyrydu Llai na neu'n hafal i 0.5 mm/flwyddyn (nodweddiadol; cwsmer-penodol).

Hanfodol ar gyfer B-Aloeon: Yn gwirio bod triniaeth wres yn effeithiol a bod deunydd yn rhydd o waddodion niweidiol.

ASTM G28 Dull B:

Pwrpas: Gwerthuso ymwrthedd cyrydiad cyffredinol.

Amgylchedd: Berwi asid sylffwrig gyda sylffad fferrig (cymarebau gwahanol).

Profi Cyrydiad Personol:

Amgylchedd proses efelychiedig (ee, berwi HCl ar grynodiad penodol).

Profi cwpon yn y broses wirioneddol neu efelychiedig.

Profion Arbennig ar gyfer Cymwysiadau Critigol:

Pecyn Dogfennaeth (Nodweddiadol ar gyfer Gwasanaeth Critigol):

Gofynion Marcio fesul ASTM B335:

ASTM B335

Gradd (UNS N10675)

Maint (diamedr neu draws-adran × hyd)

Rhif gwres

Enw neu nod masnach y gwneuthurwr

Gwlad tarddiad

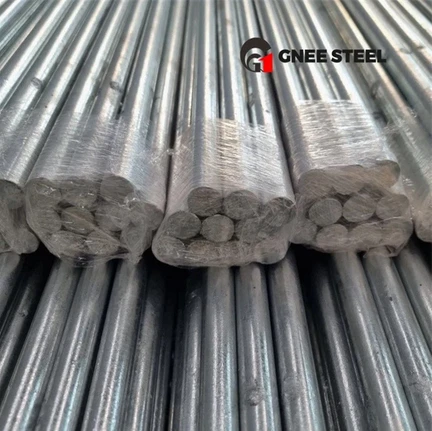

Pecynnu ac Amddiffyn:

Lapio unigol neu lewys plastig ar gyfer bariau caboledig.

Terfynu capiau i amddiffyn pennau rhag difrod.

Lapio bwndel gyda deunydd amddiffynnol.

Cratio pren ar gyfer allforio neu gludo llwythi hanfodol.

Desiccant ar gyfer-cymwysiadau sy'n sensitif i leithder.

Gwahanu oddi wrth ddur carbon yn ystod storio a chludo.

Meini Prawf Derbyn ar gyfer Gwasanaeth Hanfodol:

Dim diffygion wyneb na mewnol.

Cyfansoddiad cemegol o fewn y fanyleb.

Priodweddau mecanyddol sy'n bodloni neu'n rhagori ar y lleiafswm.

Cydymffurfiad dimensiwn ag ASTM B335 neu PO cwsmer.

PMI wedi'i ddilysu (100%).

Prawf cyrydiad wedi'i basio (ASTM G28 Llai na neu'n hafal i 0.5 mm y flwyddyn nodweddiadol).

Pecyn dogfennaeth lawn wedi'i ddarparu.

---

5. Pa ystyriaethau triniaeth wres sy'n unigryw i fariau aloi Hastelloy N10675, a sut mae gwell sefydlogrwydd thermol o fudd i wneuthuriad?

Mae triniaeth wres bariau aloi Hastelloy N10675 yn hanfodol ar gyfer cyflawni'r cyfuniad dymunol o briodweddau mecanyddol a gwrthiant cyrydiad. Mae sefydlogrwydd thermol gwell yr aloi dros aloion B-2 cynharach yn symleiddio gwneuthuriad yn sylweddol wrth gynnal perfformiad eithriadol.

Opsiynau Triniaeth Gwres:

Anelio Ateb (Amod Safonol):

Tymheredd: 2050 gradd F - 2150 gradd F (1120 gradd - 1175 gradd ).

Amser: 30-60 munud fesul modfedd o drwch (o leiaf 15 munud).

Oeri: quench cyflym (dŵr neu nwy cyflym oeri).

Pwrpas:

Hydoddwch unrhyw gyfnodau gwaddod (carbidau, rhyngfetelau).

Cyflawni microstrwythur awstenitig un cyfnod, homogenaidd.

Adfer hydwythedd ar ôl gwaith poeth neu oer.

Optimeiddio ymwrthedd cyrydiad.

Priodweddau Canlyniad:

Tynnol: 110-125 ksi

Cynnyrch: 51-65 ksi

Elongation: 40-50%

Caledwch: B90-100

Lleddfu Straen:

Tymheredd: 1600 gradd F - 1800 gradd F (870 gradd - 980 gradd ).

Amser: 1-4 awr yn dibynnu ar faint yr adran.

Oeri: Cŵl araf (ffwrnais neu aer).

Pwrpas:

Lleihau straen gweddilliol o waith oer neu beiriannu.

Gwella sefydlogrwydd dimensiwn yn ystod peiriannu manwl gywir.

Rhybudd ar gyfer B-Alloys: Yr ystod tymheredd hwn yw lle gall cyfnodau niweidiol waddodi. Ar gyfer N10675, mae'r risg yn sylweddol is na B-2, ond yn dal yn bresennol. Gwiriwch gyda phrofion cyrydiad os defnyddir rhyddhad straen.

Priodweddau Canlyniad:

Cryfder ychydig yn uwch nag anelio.

Llai o hydwythedd.

Annealed ac Oer Drawn (Temper):

Proses: Lluniadu oer ar ôl anelio datrysiad.

Effaith: Yn cynyddu cryfder, yn lleihau hydwythedd trwy galedu gwaith.

Tymer sydd ar gael:

Chwarter Caled: Gwaith oer ysgafn (gostyngiad o 5-10%).

Hanner Caled: Gwaith oer cymedrol (gostyngiad o 10-20%).

Caled Llawn: Gwaith oer mwyaf (gostyngiad o 20-30%).

Ceisiadau: Lle mae angen cryfder uwch heb driniaeth wres (clymwyr, siafftiau).

Priodweddau Canlyniad:

Tynnol: Hyd at 140-160 ksi

Cynnyrch: Hyd at 100-120 ksi

Elongation: 10-20% (yn dibynnu ar dymer)

Yr "Effaith B-2" a Sut Mae N10675 yn Gwella Arno:

Roedd yr Hastelloy B-2 gwreiddiol yn agored i ffurfio cyfnodau rhyngfetelaidd (cyfnodau gorchymyn Ni-Mo, yn enwedig y cyfnod) pan oedd yn agored i dymheredd yn yr ystod o 1200 gradd F-1600 gradd F (650 gradd -870 gradd). Gallai hyn ddigwydd yn ystod:

Oeri araf trwy'r ystod hon ar ôl anelio.

Triniaeth wres yn yr ystod hon (lleddfu straen).

Tocyn weldio lluosog gyda mewnbwn gwres uchel.

Achosodd y cyfnodau hyn embrittled difrifol a cholli ymwrthedd cyrydiad, gan arwain at y term "effaith B-2."

Gwelliannau N10675 (B-3):

Cineteg Dyodiad Arafach: Mae'r cemeg wedi'i optimeiddio (cromiwm wedi'i reoli, silicon isel iawn, cyfansoddiad cytbwys) yn arafu cyfradd dyddodiad cyfnod yn sylweddol. Mae hyn yn darparu "ffenestr gwneuthuriad" ehangach.

Mwy o Goddefgarwch i Beicio Thermol: Gall cydrannau wrthsefyll pasiau weldio lluosog neu fewnbwn gwres cymedrol heb sensiteiddio sylweddol.

Maddeuwch Cyfradd Oeri: Er bod diffodd cyflym yn cael ei argymell o hyd, mae N10675 yn llai sensitif i gyfraddau oeri ychydig yn arafach na B-2.

Llai o Risg o Embrittlement: Risg sylweddol is o gracio wrth ffurfio, edafu neu weithio oer.

Effaith ar Priodweddau Mecanyddol:

Effaith ar Wrthsefyll Cyrydiad:

Ystyriaethau microstrwythurol:

Dyodiad Cyfnod:

Y prif bryder yw dyddodiad cyfnodau (cyfnod) a charbidau Ni-Mo a archebwyd.

Mae N10675 wedi'i gynllunio i wrthsefyll dyddodiad, ond gall amlygiad hirdymor ar 1200 gradd F-1600 gradd F achosi rhywfaint o drawsnewid o hyd.

Dilyswch gyda phrofion cyrydiad ASTM G28 ar ôl unrhyw amlygiad thermol.

Maint grawn:

Ateb tymheredd anelio a rheoli amser maint grawn.

Gwell grawn mân (ASTM 5-7) ar gyfer cryfder blinder a machinability.

Gall grawn mwy bras wella ymwrthedd i ymgripiad (yn anaml y mae ei angen ar gyfer N10675).

Argymhellion Triniaeth Gwres fesul Cais:

Dilysiad Triniaeth Gwres:

Canllawiau ar gyfer Trin â Gwres Barrau N10675:

Diogelu'r wyneb yn ystod triniaeth wres (gwactod, awyrgylch anadweithiol, neu orchudd amddiffynnol).

Osgoi halogiad o osodiadau ffwrnais neu atmosffer (sylffwr, halogenau).

Bariau cymorth i atal sagging ar dymheredd.

Sicrhewch dorri'n gyflym (dŵr a ffafrir) i leihau'r amser yn ystod y dyddodiad.

Glanhewch ar ôl triniaeth wres i gael gwared ar unrhyw ocsid neu weddillion.

Gwiriwch bob amser gyda phrofion cyrydiad ar ôl unrhyw brosesu thermol.
