1. Diffiniad a Dosbarthiadau Trwch Wal
C: Beth yw pibell "waliau trwchus" yn Hastelloy C, a sut mae'r pibellau hyn wedi'u dosbarthu'n wahanol i bibellau amserlen safonol?
A: Yng nghyd-destun pibellau Hastelloy C, mae "waliau trwchus" yn gyffredinol yn cyfeirio at bibellau gyda thrwch wal yn fwy na dimensiynau amserlen safonol, fel arfer Atodlen 80S ac yn drymach, neu bibellau a weithgynhyrchir i ofynion cwsmeriaid penodol ar gyfer gwasanaeth pwysedd uchel.
Safonol yn erbyn Trwchus-Diffiniadau Waliog:
Mae pibellau safonol Hastelloy C yn cael eu cynhyrchu i ASTM B622 (di-dor) neu ASTM B619 (weldio) ac maent ar gael mewn amserlenni safonol:
Atodlen 40S: Wal safonol ar gyfer gwasanaeth cyffredinol
Atodlen 80S: Wal drymach ar gyfer pwysedd uwch
Atodlen 160: Wal drom ychwanegol ar gyfer cymwysiadau gwasgedd uchel
Dwbl Ychwanegol Cryf (XXS): Trwch wal safonol uchaf

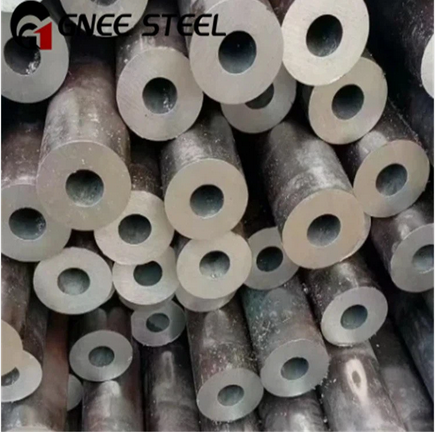

Beth Sy'n Gymwys fel "Trwchus-Waled":
Mae pibellau Hastelloy C â waliau trwchus fel arfer yn perthyn i'r categorïau hyn:
Atodlen 160 a Thrymach: Pan fydd atodlenni safonol yn mynd y tu hwnt i Atodlen 80S, maent yn mynd i mewn i diriogaeth â waliau trwchus. Er enghraifft, mae gan bibell 6 modfedd Atodlen 160 drwch wal o tua 0.719 modfedd, o'i gymharu â 0.280 modfedd ar gyfer Atodlen 40S.
Waliau Trwm Personol: Pibellau a weithgynhyrchir â thrwch wal sy'n fwy na'r atodlenni safonol, a bennir yn aml gan isafswm trwch wal mewn modfeddi neu filimetrau yn hytrach na rhif atodlen.
Pwysedd -Diffiniad Seiliedig: Pan fydd trwch y wal yn fwy na'r hyn sy'n ofynnol ar gyfer pwysau'r dyluniad o gryn dipyn, yn aml 25- 50% yn fwy na'r isafswm sy'n ofynnol, ystyrir bod y bibell yn waliau trwchus ar gyfer y cais.
Cymhareb Diamedr i-Trwch: Yn gyffredinol, mae pibellau â chymhareb diamedr allanol i drwch wal (D/t) o lai nag 20 yn cael eu hystyried yn drwchus{-at ddibenion dadansoddi peirianyddol.
Ystyriaethau Gweithgynhyrchu:
Mae pibellau Hastelloy C â waliau trwchus yn cyflwyno heriau gweithgynhyrchu unigryw:
Cynhyrchu Di-dor: Mae angen melinau tyllu mwy, mwy pwerus a phwysau gofannu uwch
Triniaeth Gwres: Mae angen amseroedd mwy o hydoddiant anelio hydoddiant ar rannau mwy trwchus i sicrhau bod y wal yn cael ei hailgrisialu'n llwyr
Torri: Mae oeri cyflym yn dod yn anoddach gyda thrwch cynyddol, a allai effeithio ar ymwrthedd cyrydiad
Cymwysiadau sy'n Gyrru'n Trwchus-Gofynion Waliau:
{0}}adweithyddion cemegol pwysedd uchel a llinellau trosglwyddo
Systemau chwistrellu dwfn{0}
Siambrau hyperbarig
Systemau stêm gwasgedd uchel
Mae gwasanaeth nwy sur (cydymffurfiaeth NACE MR0175 yn aml yn gofyn am drwch wal ychwanegol fel lwfans cyrydiad)
2. Heriau Gweithgynhyrchu ar gyfer Adrannau Trwm
C: Beth yw'r prif heriau gweithgynhyrchu wrth gynhyrchu pibellau Hastelloy C trwchus â waliau, a sut mae goresgyn y rhain?
A: Mae cynhyrchu pibellau Hastelloy C trwchus â waliau yn cyflwyno heriau metelegol a mecanyddol sylweddol sy'n gofyn am offer arbenigol a rheolaeth broses fanwl i'w goresgyn.
Her 1: Cyflawni Strwythur Homogenaidd
Y Broblem: Yn ystod solidiad a gweithio poeth, gall adrannau trwchus ddatblygu gwahaniad o elfennau aloi, yn enwedig molybdenwm a thwngsten, gan arwain at ymwrthedd cyrydiad nad yw'n unffurf a phriodweddau mecanyddol.
Atebion:
Lleddfu Electroslag (ESR): Mae aildoddi'r aloi o dan fflwcs yn cynhyrchu ingot mwy homogenaidd gyda llai o wahanu
Cymarebau Bwrw Rheoledig: Mae cynnal cymhareb lleihau digonol (fel arfer 3:1 neu fwy) yn sicrhau mireinio grawn trwy'r wal
Camau Gwaith Poeth Lluosog: Mae ailgynhesu a gweithio canolradd yn torri i lawr strwythurau cast
Her 2: Cynnal Gwrthsafiad Cyrydiad Trwy Drwch
Y Broblem: Yn ystod anelio datrysiadau, mae angen mwy o amser socian ar waliau trwchus i gyrraedd tymheredd yn unffurf, ond gall gormod o amser ar dymheredd achosi tyfiant grawn. Yn ystod diffodd, mae'r wal allanol yn oeri'n gyflymach na'r wal fewnol, gan ganiatáu dyddodiad cyfnod niweidiol o bosibl yn rhanbarth canol y wal.
Atebion:
Amseroedd Mwydo Estynedig: Amser anelio wedi'i gyfrifo yn seiliedig ar y rhan fwyaf trwchus (fel arfer 1 awr fesul modfedd o drwch)
Torri dŵr: Mae diffodd dŵr ymosodol gyda chwistrellau pwysedd uchel, uchel yn sicrhau oeri cyflym trwy'r ystod gritigol 1800-800 gradd F
Torri Mewnol / Allanol: Ar gyfer pibellau trwchus iawn, diffodd o arwynebau y tu mewn a'r tu allan
Her 3: Rheolaeth Dimensiwn
Y Broblem: Mae gan bibellau â waliau trwchus bwysau gweddilliol uwch o ffurfio, gan arwain at hirgrwn, bwa, neu newidiadau dimensiwn yn ystod peiriannu.
Atebion:
Lleddfu Straen: Hyd yn oed pan fydd anelio llawn yn cael ei berfformio, gellir ychwanegu cylchoedd lleddfu straen
Sythu: Sythu gofalus rhwng pasiau anelio
Gweithgynhyrchu Oversize: Cynhyrchu ychydig yn rhy fawr a pheiriannu i ddimensiynau terfynol ar gyfer cymwysiadau hanfodol
Her 4: Arolygiad Uwchsonig
Y Broblem: Mae waliau trwchus yn gwanhau signalau ultrasonic, gan wneud canfod diffygion mewnol yn fwy anodd. Gall strwythurau grawn bras o brosesu annigonol wasgaru tonnau sain.
Atebion:
Trawsddygiaduron Arbenigol: Mae trawsddygiaduron amledd is (1-2.25 MHz) yn treiddio i adrannau mwy trwchus
Profion Elfen Ddeuol: Gwella cydraniad wyneb bron
Safonau Calibro: Blociau personol sy'n cyfateb i drwch y bibell a'r aloi gwirioneddol
Her 5: Ffactorau Economaidd
Y Broblem: Mae angen llawer mwy o ddeunydd crai ar bibellau â waliau trwchus, amseroedd prosesu hwy, a phrofion mwy helaeth, mae costau gyrru yn sylweddol uwch na phibellau wal safonol.
Atebion:
Agos-Prosesu Siâp Net: Mae dechrau gyda gofaniadau gwag yn hytrach na bar solet yn lleihau gwastraff materol
Optimeiddio Lot: Mae cydgrynhoi darnau lluosog yn lotiau trin gwres sengl yn gwella effeithlonrwydd
3. Mesur Pwysau ac Ystyriaethau Dylunio
C: Sut mae graddfeydd pwysau yn cael eu cyfrifo ar gyfer pibellau Hastelloy C trwchus â waliau, a pha ffactorau dylunio sy'n unigryw i'r adrannau trwm hyn?
A: Mae cyfrifiadau gradd pwysau ar gyfer pibellau Hastelloy C trwchus â waliau yn dilyn yr un egwyddorion sylfaenol â phibellau safonol ond mae angen ystyriaethau ychwanegol arnynt oherwydd geometreg y waliau mwy trwchus a phriodweddau penodol yr aloi.
Sail y cod dylunio:
Mae'r rhan fwyaf o systemau pibellau Hastelloy C wedi'u cynllunio i ASME B31.3 (Cod Pibellau Proses) ar gyfer cymwysiadau cemegol neu ASME B31.1 ar gyfer pibellau pŵer. Mae cyfrifiadau gradd pwysau yn dilyn y fformiwlâu hyn:
Ar gyfer Pibell â Mur Tenau-(D/t < 6): mae fformiwla Standard Barlow yn berthnasol
Ar gyfer Pibell â Mur Trwchus (D/t Yn fwy na neu'n hafal i 6): Mae'r cod yn gofyn am y Fformiwla Cloff sy'n cyfrif am y dosbarthiad straen anllinol trwy waliau trwchus:
t = (P × D) / (2 × S × E + 2 × P × Y)
Lle:
t=Trwch wal gofynnol lleiaf
P=Pwysau dylunio mewnol
D=Diamedr allanol
S=Straen a ganiateir ar dymheredd y dyluniad
E=Weld ffactor effeithlonrwydd ar y cyd
Y=Cyfernod tymheredd (0.4 fel arfer ar gyfer cyfrifiadau wal trwchus)
Ystyriaethau Dylunio Ychwanegol ar gyfer Waliau Trwchus:
1. Straen Graddiant Thermol:
Mae pibellau â waliau trwchus-yn profi graddiannau tymheredd sylweddol rhwng arwynebau mewnol ac allanol yn ystod cychwyniad, cau i lawr neu gynhyrfu proses. Gall y straen thermol hyn fod yn fwy na straen pwysau a rhaid eu gwerthuso, yn enwedig ar gyfer:
Cymwysiadau gwasanaeth cylchol
Gweithrediadau newid tymheredd cyflym
Prosesau-tymheredd uchel
2. Straen Gweddilliol:
Mae gweithgynhyrchu a weldio yn cyflwyno straen gweddilliol sy'n fwy arwyddocaol mewn waliau trwchus. Rhaid i'r dyluniad ystyried:
Postio-gofynion trin gwres weldio
Straen ymlacio dros amser
Potensial ar gyfer cracio cyrydiad straen mewn amgylcheddau penodol
3. Lwfans cyrydu:
Mae pibellau Hastelloy C â waliau trwchus yn aml yn cael eu pennu gyda lwfans cyrydiad ychwanegol y tu hwnt i isafswm cod:
Lwfans cyrydu cyffredinol: 1/16 i 1/8 modfedd nodweddiadol
Lwfans cyrydiad lleol: Gellir ei gynyddu ar weldiadau neu aflonyddwch llif
Lwfans erydiad: Ar gyfer gwasanaethau slyri, trwch ychwanegol mewn lleoliadau bregus
4. Llwythi Parhaus ac Achlysurol:
Rhaid gwirio{0}}pibellau trwchus â waliau am bwysau cyfun o:
Pwysau (cynnal)
Pwysau (pibell, inswleiddio, cynnwys)
Ehangu thermol
Gwynt a seismig (achlysurol)
Gollyngiad falf rhyddhad (achlysurol)
Enghraifft o Gymhariaeth Pwysau:
Ar gyfer pibell Hastelloy C-276 6 modfedd ar 500 gradd F:
| Math Wal | Trwch Wal | Graddiad Pwysau Bras |
|---|---|---|
| Atodlen 40S | 0.280" | 800 psi |
| Atodlen 80S | 0.432" | 1,350 psi |
| Atodlen 160 | 0.719" | 2,400 psi |
| Personol 1.0" | 1.000" | 3,500 psi |
Nodyn Cydymffurfiaeth Cod: Rhaid gwirio pob gradd pwysau yn erbyn y gwerthoedd straen a ganiateir yn ASME Adran II, Rhan D ar gyfer UNS N10276 ar dymheredd y dyluniad.
4. Ystyriaethau Weldio ar gyfer Adrannau Trwm
C: Pa heriau weldio unigryw sy'n codi wrth ymuno â phibellau Hastelloy C trwchus â waliau, a pha weithdrefnau sy'n sicrhau weldio sy'n gallu gwrthsefyll cyrydiad?
A: Mae weldio pibellau waliau trwchus Hastelloy C yn ymhelaethu ar bob her sy'n bresennol mewn weldio wal safonol, sy'n gofyn am weithdrefnau, offer a chymwysterau arbenigol i gyflawni cymalau dibynadwy.
Heriau Weldio Allweddol:
Her 1: Rheoli Mewnbwn Gwres
Y Broblem: Mae angen pasiau weldio lluosog ar waliau trwchus, pob un yn ychwanegu gwres i'r uniad. Gall cronni gwres gormodol achosi:
Dyddodiad carbid yn y parth yr effeithiwyd arno gan wres
Cryshau grawn
Afluniad a straen gweddilliol
Atebion:
Rheoli Tymheredd Rhyngffordd Caeth: Cynnal o dan uchafswm o 300 gradd F (150 gradd). Ar gyfer waliau trwm, efallai y bydd angen oeri gweithredol rhwng pasiau.
Weldio Cytbwys: Ochrau eraill y cyd i ddosbarthu gwres yn gyfartal
Gleiniau Llinynnol: Mae gwehyddu cul neu gleiniau llinynnol yn lleihau mewnbwn gwres fesul pas
Her 2: Cyfuniad Cyflawn a Threiddiad
Y Broblem: Mae waliau trwchus yn ei gwneud hi'n anodd cyflawni ymasiad llwyr wrth wraidd a rhwng bylchau. Mae diffyg ymasiad yn fwy tebygol ac yn anos eu canfod.
Atebion:
Dyluniad Bevel Priodol: Mae paratoad J- neu bevels cyfansawdd yn lleihau cyfaint weldio ac yn gwella mynediad
Gouging Cefn: Ar gyfer weldio dwy ochr, gougio cefn i sain metel cyn weldio'r ail ochr
Cerrynt Uwch: O fewn ystodau cymwys, mae ceryntau uwch yn gwella treiddiad
Weldio Awtomataidd: Mae Orbital GTAW neu GMAW yn darparu cyflymder teithio cyson a rheolaeth arc
Her 3: Gwarchod Cwmpas Nwy
Y Broblem: Mae amseroedd weldio estynedig yn cynyddu risg ocsideiddio. Rhaid amddiffyn y parth weldio poeth nes bod y tymheredd yn disgyn islaw'r ystod ocsideiddio (tua 800 gradd F).
Atebion:
Tariannau Lluosog: Mae cwpanau nwy estynedig neu darianau llusgo yn amddiffyn y weldiad oeri
Carthu Cefn: Cynnal carthu argon ar ochr y gwraidd nes bod pasys lluosog wedi'u hadneuo
Lensys Nwy: Gwella cwmpas nwy cysgodi yn y pwll weldio
Her 4: Arholiad Annistrywiol
Y Broblem: Mae weldio trwchus yn gofyn am dechnegau archwilio mwy soffistigedig i ganfod diffygion dan yr wyneb.
NDE gofynnol:
| Dull Arolygu | Pwrpas | Cais |
|---|---|---|
| Gweledol (VT) | Diffygion arwyneb | Pob tocyn |
| Penetrant Hylif (PT) | Craciau wyneb | Pasiau gwraidd a therfynol |
| Radiograffeg (RT) | Diffygion cyfeintiol | Weldio cyflawn |
| Ultrasonic (UT) | Diffygion planar | Waliau trwm lle mae RT yn gyfyngedig |
| Arae fesul cam (PAUT) | Nodweddu nam uwch | Gwasanaeth hanfodol |
Her 5: Post-Triniaeth Gwres Weld (PWHT)
Y Broblem: Efallai y bydd angen PWHT ar waliau trwchus i leddfu straen gweddilliol, ond mae gofynion PWHT Hastelloy C yn wahanol i ddur.
Canllawiau:
Ddim yn ofynnol yn awtomatig: Yn wahanol i ddur carbon, nid yw PWHT yn orfodol yn seiliedig ar drwch yn unig
Pan fo angen: Ar gyfer gwasanaeth cyrydol difrifol, straen cyrydu cracio risg, neu pan fydd cod yn benodol mandadau
Amrediad Tymheredd: Os caiff ei berfformio, fel arfer 1900-2050 gradd F gyda chyfraddau gwresogi / oeri rheoledig
Torri: Mae angen oeri cyflym ar ôl PWHT i gynnal ymwrthedd cyrydiad
Cymhwyster Weldiwr:
Rhaid i bob weldiwr sy'n ymuno â phibellau trwchus â waliau Hastelloy C fod yn gymwys â:
Sefyllfa 6G: Safle sefydlog ar oledd (anoddaf)
Cymhwyster Trwch: Wedi'i gymhwyso ar ddeunydd sydd o leiaf mor drwchus â weldio cynhyrchu
Profion Aloi-Penodol: Profion plygu ac archwiliad macroetch ar gwponau prawf Hastelloy C
5. Manylebau Caffael a Gwirio Ansawdd
C: Pa fanylebau cynhwysfawr a gwiriadau ansawdd sy'n hanfodol wrth gaffael pibellau Hastelloy C â waliau trwchus ar gyfer gwasanaeth pwysedd uchel critigol?
A: Mae caffael pibellau Hastelloy C trwchus â waliau yn gofyn am fanylebau a dilysiad trylwyr i sicrhau bod y cynnyrch yn bodloni gofynion dimensiwn a chywirdeb metelegol ar gyfer amodau gwasanaeth heriol.
Manylebau Caffael Hanfodol:
1. Safon Deunydd:
Pibell Ddi-dor: ASTM B622 (Pibell a thiwb aloi nicel di-dor)
Pibell wedi'i Weldio: ASTM B619 (Pibell Alloy Nickel wedi'i Weldio)
Dynodiad aloi: UNS N10276 (C-276) neu UNS N06022 (C-22)
Cyflwr: Ateb wedi'i anelio (SA) gyda diffodd dŵr cyflym
2. Manylebau Dimensiynol:
| Paramedr | Manyleb | Goddefgarwch |
|---|---|---|
| Diamedr y tu allan | ASTM B622 | ±0.031" hyd at 2", ±0.062" dros 2" |
| Trwch Wal | Isafswm fesul archeb | +20%, -0% yn nodweddiadol |
| Hyd | Cwsmer wedi'i nodi | ± 1/8" ar gyfer hyd torri |
| Syth | ASTM B622 | 1/8" mewn 3 troedfedd ar y mwyaf |
| Ovality | API 5L neu arferiad | Uchafswm o 1.5% ar gyfer wal drwchus |
3. Gofynion Eiddo Mecanyddol:
Cryfder tynnol: lleiafswm o 100 ksi (690 MPa).
Cryfder Cynnyrch (gwrthbwyso 0.2%): o leiaf 40 ksi (276 MPa)
Elongation: 40% o leiaf mewn 2 fodfedd
Caledwch: Rockwell B 100 uchafswm
Protocol Gwirio Ansawdd:
Cam 1: Dilysu Deunydd
Adnabod Deunydd Cadarnhaol (PMI): 100% o bibellau gan ddefnyddio sbectrometreg XRF
Gwirio Mo: 15-17%, Cr: 14.5-16.5%, W: 3-4.5%
Dogfennu canlyniadau gyda gallu i olrhain rhif gwres
Adolygiad Dadansoddiad Cemegol: Adroddiad Prawf Melin Ardystiedig gyda dadansoddiad llawn o'r elfennau
Cam 2: Arolygiad Dimensiynol
Mesur Diamedr: Micromedr ar y ddau ben a chanol-hyd
Trwch Wal: Mesur trwch uwchsonig o leiaf 8 pwynt o amgylch cylchedd
Gwiriad Hyd: Mesur tâp dur
Gwiriad Syth: Ymyl syth a mesurydd teimlo
Cam 3: Arholiad Annistrywiol
| Dull Prawf | Safonol | Meini Prawf Derbyn | Cais |
|---|---|---|---|
| Ultrasonic (UT) | ASTM E213 | Dim diffygion laminaidd | 100% o bibell |
| Penetrant Hylif (PT) | ASTM E165 | Dim arwyddion llinol | Wynebau diwedd, bevels |
| Eddy Current (ET) | ASTM E309 | Dim diffygion sylweddol | Atodiad dewisol |
| Radiograffeg (RT) | ASTM E94 | Fesul lefel difrifoldeb | Critigol yn unig |
Cam 4: Dilysu Profion Mecanyddol
Adolygu adroddiadau prawf ardystiedig ar gyfer cydymffurfio
Ar gyfer gwasanaeth critigol, ystyriwch brofi samplau tystion yn annibynnol
Cam 5: Profi Cyrydiad (ar gyfer gwasanaeth difrifol)
ASTM G28 Dull A: Gwirio cyfradd cyrydiad<0.5 mm/month
ASTM G48: Gwerthusiad ymwrthedd tyllu
Prawf Cyrydiad Intergranular: Fesul ASTM A262 (wedi'i addasu ar gyfer aloion Ni)
Gofynion Arbennig ar gyfer Waliau Trwchus:
Gwelliannau Arholiad Ultrasonig:
Graddnodi: Defnyddio safonau rhicyn yn yr un ystod aloi a thrwch
Sganio: Gorgyffwrdd o leiaf 10% rhwng tocynnau
Dogfennaeth: C-sganio cofnodion ar gyfer gwasanaeth critigol
Dilysiad Triniaeth Gwres:
Ardystiad Soak Time: Dogfennaeth amser ar dymheredd yn seiliedig ar drwch
Dilysiad Cyfradd Torri: Cofnodion tymheredd yn dangos oeri cyflym
Cwponau Prawf: Samplau cynrychioliadol wedi'u trin â gwres â phibell gynhyrchu ar gyfer profion mecanyddol
Gofynion Olrhain:
Rhif Gwres: Stensil ar bob hyd pibell
Rhif Darn: Dull adnabod unigol ar gyfer pob hyd
Traceability MTR: Croes-gyfeiriad at wres a rhifau darnau
Adroddiadau NDE: Gellir eu holrhain i hyd pibellau penodol
Pecynnu ac Amddiffyn:
Capiau Diwedd: Capiau plastig ar y ddau ben i amddiffyn befelau ac atal malurion rhag mynd i mewn
Gwahanu: Dunnage pren neu blastig rhwng haenau i atal carlamu
Diddosi: Lapio ar gyfer cludo morol neu storio awyr agored
Marcio: Stampio straen gwydn, isel- neu dagiau gyda dull adnabod llawn
Pam Mae Caffael Waliau Trwchus-Yn Gwahaniaethu:
Mae pibellau Hastelloy C â waliau trwchus yn fuddsoddiad sylweddol ac fel arfer cânt eu gosod mewn gwasanaethau critigol, pwysedd uchel lle byddai methiant yn drychinebus. Mae'r camau gwirio ychwanegol, er eu bod yn gostus, yn rhoi sicrwydd y bydd y bibell yn perfformio'n ddiogel trwy gydol ei oes ddylunio. Ar gyfer ceisiadau niwclear, alltraeth, neu bwysau eithafol, gall fod gofynion hyd yn oed yn fwy trwyadl, gan gynnwys arolygu trydydd parti a phrofion tystion yn y felin.
