Ffitiadau Pibellau Inconel Alloy 601
piclo
sgleinio
sgleinio drych
Gorffeniad llachar
Anelio
Fel cyflenwr a gwneuthurwr blaenllaw yn Tsieina, mae GNEE Steel yn darparu cynhyrchion aloi cost-effeithiol sy'n seiliedig ar nicel.
- Anfon e-bost:ss@gneesteel.com
- Ffôn:+8615824687445
Ffitiadau Pibellau Inconel Alloy 601disgrifiad

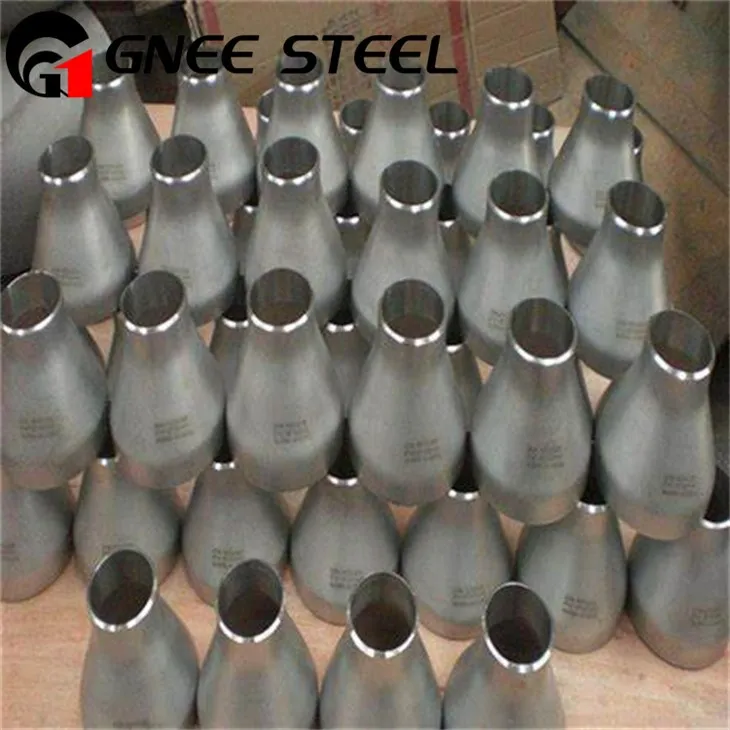

GNEE Inconel Alloy 601 Ffitiadau Pibell
Mae ffitiadau pibell Inconel Alloy 601 wedi'u gwneud o aloi haearn nicel sy'n adnabyddus am wrthwynebiad rhagorol i ocsidiad tymheredd uchel, cryfder mecanyddol da, ac ymwrthedd i gyrydiad dyfrllyd. Mae nodweddion allweddol yn cynnwys eu defnydd mewn cymwysiadau tymheredd uchel fel ffwrneisi a thyrbinau nwy, eu haddasrwydd ar gyfer weldio a ffurfio, ac argaeledd gwahanol fathau o ffitiadau fel penelinoedd, tïau, a gostyngwyr. Mae gosod a chynnal a chadw priodol yn hanfodol i sicrhau effeithiolrwydd hirdymor.
Manyleb Ffitiadau Pibell Inconel Alloy 601
| Manylebau | ASTM B366 / ASME SB366 |
|---|---|
| Graddau | Inconel 601 |
| Dimensiynau | ASME/ANSI B16.9 |
| Meintiau | 1/8" DS i 28" DS |
| Math | Di-dor, Wedi'i Weldio, Wedi'i Ffugio |
| Radiws Plygu | R{0}}D, 2D, 3D, 5D, 6D, 8D, 10D neu Custom |
| Trwch Wal | Atod 5s, 10au, 40au, 80au, 160au, XXS neu Custom (hyd at 50 MM) |
Manyleb Ffitiadau Pibell Inconel Alloy 601
Cyfansoddiad Cemegol Ffitiadau Inconel 601
| Elfen | Pwysau (%) |
|---|---|
| Nicel (Ni) | 58.0 - 63.0 |
| Cromiwm (Cr) | 21.0 - 25.0 |
| Haearn (Fe) | Cydbwysedd |
| carbon (C) | uchafswm. 0.10 |
| Manganîs (Mn) | uchafswm. 1.0 |
| silicon (Si) | uchafswm. 0.50 |
| sylffwr (S) | uchafswm. 0.015 |
| Copr (Cu) | uchafswm. 1.0 |
| Alwminiwm (Al) | 1.0 - 1.7 |
Priodweddau Mecanyddol Ffitiadau N06601 UNS
| Eiddo | Gwerth |
|---|---|
| Dwysedd | 8.1 g/cm³ |
| Ymdoddbwynt | 1411 gradd (2571 gradd F) |
| Cryfder Tynnol | 550 MPa (80,000 psi) mun |
| Cryfder Cynnyrch | 205 MPa (30,000 psi) mun |
| Elongation | 30% mun |
| Caledwch (Brinell) | 130 HB |
Priodweddau Corfforol Inconel 601 Ffitiadau Weld
| Priodweddau | Gwerthoedd | |
|---|---|---|
| Ystod Toddi | gradd F | 2480-2571 |
| gradd | 1360-1411 | |
| Gwres Penodol | 70 gradd F, Btu/lb- gradd F | 0.107 |
| 21 gradd , J/kg- gradd | 448 | |
| Dwysedd | lb/mewn³ | 0.293 |
| Mg/m³ | 8.11 | |
| Athreiddedd | 200 oersted (15.9 kA/m) | |
| 76 gradd F (24 gradd) | 1.003 | |
| -109 gradd F ( -78 gradd ) | 1.004 | |
| -320 gradd F (-196 gradd) | 1.016 | |
| Tymheredd Curie | gradd F | <-320 |
| gradd | <-196 | |
Amrediad Tymheredd Tee Inconel 601
| Amrediad Tymheredd | |
|---|---|
| gradd C | gradd F |
| 870 - 1230 | 1600 - 2250 |
Siart Pwysau Alloy 600 Ffitiadau
| OD (mm) | Pibell WT (mm) | SCH |
|---|---|---|
| 13.72 | 1.65 | 10S |
| 17.15 | 3.20 | 80S |
| 21.34 | 2.11 | 10S |
| 42.16 | 2.77 | 160 |
| 13.72 | 2.24 | 40S |
| 21.34 | 2.77 | 40S |
| 168.28 | 18.26 | 160 |
| 219.08 | 18.23 | 120 |
| 33.40 | 3.38 | 40S |
| 42.16 | 2.77 | 10S |
| 48.26 | 3.68 | 40S |
| 60.33 | 8.74 | 160 |
| 73.03 | 5.16 | 40S |
| 114.30 | 3.05 | 10S |
| 73.03 | 3.05 | 10S |
| 88.90 | 5.49 | 40S |
| 219.08 | 12.78 | 80S |
| 101.60 | 5.74 | 40S |
Alloy 601 Ffitiadau Buttweld Meintiau
| Ffurfiau o Fttings Pibellau | Ystod Maint Ffitio Pibellau | Atodlenni ffitiadau weldio Butt | Safonau Dimensiwn | |
|---|---|---|---|---|
| Ffitiadau Pibell Di-dor | Ffitiadau Pibellau Wedi'u Weldio | |||
| Troadau Dychwelyd Inconel | 1/8" DS i 8" DS | SCH 5, SCH 5S, SCH 10, SCH 10S, SCH 20, SCH 30, SCH 40S, SCH 40, SCH STD, SCH 60, SCH 80s, SCH 100, SCH 120, SCH XS, SCH XXS, SCH hyd at 160mm FDS | ASME B16.9, ANSI B16.9, ASME B16.28, ANSI B16.28, ANSI B16.25, MS SP 75 | |
| Inconel Tees | 1/8" DS i 24" DS | Hyd at 42" DS | ||
| Gostyngwyr Inconel | 1/8" DS i 24" DS | Hyd at 42" DS | ||
| Capiau Diwedd Inconel | 1/8" DS i 24" DS | Hyd at 42" DS | ||
| Inconel Swage Deth | 2 1/16" i 30" | |||
| Penelinoedd Inconel - 45, 90 & 180 Gradd | 1/8" DS i 24" DS | Hyd at 42" DS | ||
| Croes Inconel | 1/8" DS i 8" DS | |||
Dimensiynau Inconel 601 Pibell Elbow
| Pwysau (Kg) | Dimensiwn (mm) |
|---|---|
| 18.0 | 2.0 X 1219 X 3048 |
| 10.8 | 1.2 X 1219 X 3048 |
| 8.1 | 0.9 X 1219 X 3048 |
| 6.3 | 0.7 X 1219 X 3048 |
| 28.6 | 3.18 X AMRYWIOL ANN |
| 27.0 | 3 X 1200 X 3000 |
| 14.4 | 1.6 X 1200 X 3048 |
| 4.5 | 0.5 X 1000 X 2000 |
Werkstoff NR. 2.4851 Siart Pwysau Diwedd Stub
| NPS | Pwysau | W.T | O.D | ||
|---|---|---|---|---|---|
| Llb/ft | mewn | mm | mewn | mm | |
| 3 | 7.576 | 0.216 | 5.486 | 3.500 | 89 |
| 10.253 | 0.300 | 7.620 | |||
| 1 1/2 | 2.718 | 0.145 | 3.683 | 1.900 | 48 |
| 3.361 | 0.200 | 5.080 | |||
| 1 | 1.679 | 0.133 | 3.378 | 1.315 | 33 |
| 2.172 | 0.179 | 4.547 | |||
| 3/4 | 1.131 | 0.113 | 2.870 | 1.050 | 27 |
| 1.474 | 0.154 | 3.912 | |||
| 1/2 | 0.851 | 0.109 | 2.769 | 0.840 | 21 |
| 1.088 | 0.147 | 3.734 | |||
| 2 | 3.653 | 0.154 | 3.912 | 2.375 | 60 |
| 5.022 | 0.218 | 5.537 | |||
| 1 1/4 | 2.273 | 0.140 | 3.556 | 1.660 | 42 |
| 2.997 | 0.191 | 4.851 | |||
| 2 1/2 | 5.793 | 0.203 | 5.516 | 2.875 | 73 |
| 7.661 | 0.276 | 7.010 | |||
Mathau o Ffitiadau Pibell Inconel 600
Mathau o Ffitiadau Pibell Inconel 601
Troadau Dychwelyd Radiws Byr UNS N06601
ASTM B366 UNS N06601 Penelinoedd Pibell Radiws Byr
Troadau Dychwelyd Radiws Hir NICR23FE
Inconel 601 Lleihau Penelin
WNR 2.4851 Croes
Diwedd Stub ASTM B366
Werkstoff NR. 2.4851 Deth
ASTM SB 366 Te Anghyfartal
UNS N06601 Capiau Pibell
Lleihäwr consentrig ASTM B366 UNS N06601
Ffitiadau Pibell Coler NICR23FE
Cyplysu Inconel 601
Proses gynhyrchu Ffitiadau Pibellau Inconel Alloy 601
Mae Gnee Steel yn darparu'r triniaethau gwres canlynol ar gyfer Ffitiadau Pibellau Inconel Alloy 601: anelio, datrysiad + heneiddio. Yn ogystal, mae Gnee Steel hefyd yn darparu gweithio poeth a gweithio oer, sef rholio poeth a lluniadu oer.
