Duplex Dur Lapped Cyd flanges

Mae fflansiau ar y cyd wedi'u Lapio Duplex bob amser yn cael eu defnyddio gyda naill ai pen bonyn neu Taft sy'n cael ei weldio â casgen i'r bibell gyda'r fflans yn rhydd y tu ôl iddo. Mae hyn yn golygu bod y pen bonyn neu Taft bob amser yn gwneud yr wyneb. Mae'r cymal lapped yn cael ei ffafrio mewn cymwysiadau pwysedd isel oherwydd ei fod yn hawdd ei ymgynnull a'i alinio.

Anfon ymchwiliad

Sgwrs Nawr

Fel cyflenwr a gwneuthurwr blaenllaw yn Tsieina, mae GNEE Steel yn darparu cynhyrchion aloi cost-effeithiol sy'n seiliedig ar nicel.

Anfon e-bost:ss@gneesteel.com
Ffôn:+8615824687445

Cyflwyniad Cynnyrch

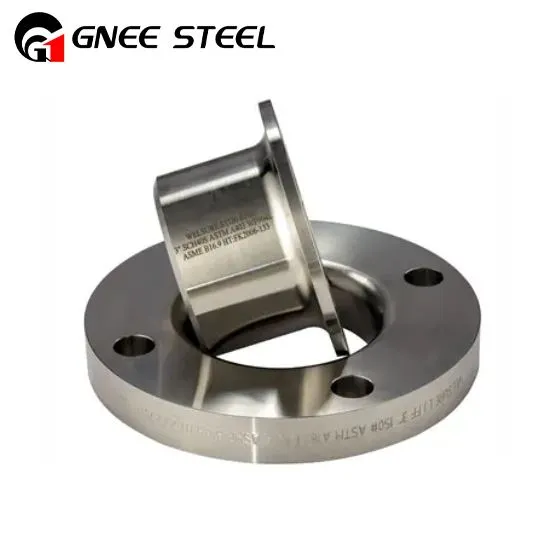

Mae Duplex Lapped Joint Flanges yn llithro'n uniongyrchol dros y bibell. Fe'i defnyddir yn bennaf gyda ffitiadau pen bonyn ac fe'i defnyddir i ben y bonyn a fflans pibell y lap ar y cyd. Mae hefyd yn rhydd i gylchdroi o amgylch pen y bonyn. Prif fantais y flanges pibell hyn yw'r datgymalu aml sy'n ei gwneud yn aml yn cael ei ddefnyddio ar gyfer y ceisiadau. Mae'rflanges lapped-ar y cydyw dwy gydran y cynulliad, gyda phen bonyn sydd â fflans fodrwy uniad wedi'i lapio drosto. Yma mae pen y bonyn wedyn yn cael ei weldio i'r bibell a gellir cylchdroi'r cylch fflans i alinio â'r fflans paru. Defnyddir fflansau ar y cyd lapio â chysylltiad fflans pen bonyn ar gyfer fflansau mawr neu rai anodd eu haddasu.

Manylebau a graddau materol o flanges dur deublyg lap ar y cyd

Manyleb	ASTM A182 / ASME SA182
Safonol	ANSI/ASME B16.5, B16.47 Cyfres A & B, B16.48, BS4504, BS 10, EN-1092, DIN, ANSI Flanges, ASME Flanges, BS Flanges, DIN Flanges, EN Flanges, GOST Flange , ASME/ANSI B16.5/16.36/16.47A/16.47B, MSS SP44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092
Maint	1/2″ (15 DS) i 48″ (1200NB) DN10~DN5000
Dosbarth	150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS, DIN Standard ND-6, 10, 16, 25, 40 Etc.
Cyswllt Math / Fflans Wyneb Math	Wyneb wedi'i Godi (RF), Cymal Math Modrwy (RTJ), Wyneb Fflat (FF), Gwryw-Benyw Mawr (LMF), Gwryw-Benyw Bach (SMF)
JIS	JIS B2220, JIS B2221, 5K, 10K, 16K, 20K, 30K, 40K, 63K
DIN	DIN 2527, DIN 2566, DIN 2573, DIN 2576, DIN 2641, DIN 2642, DIN 2655, DIN 2656, DIN 2627, DIN 2628, DIN 2629, DIN 26263, DIN 2642, DIN 2635, DIN 2636 , DIN 2637 , DIN 2638 , DIN 2673
BS	BS 4504, BS 4504, BS 1560, BS 10

lapped joint flanges

Manteision fflansau ar y cyd wedi'u Lapio Duplex:

Mae gan flanges Lapped Joint rai manteision arbennig dros fflansau eraill. Mae'r rhain fel a ganlyn:
Mae flanges Lapped Joint yn cynnwys y rhyddid i droi o amgylch y bibell. Mae hyn yn hwyluso leinin tyllau bollt fflans gwrthwynebol.
Mae diffyg cysylltiad â'r hylif yn y bibell yn arwain at sefydlogrwydd uwch y fflansau hyn.
Mewn systemau pibellau sy'n cyrydu neu'n erydu'n gyflym, mae'n bosibl y bydd fflansau'r cymalau glin yn cael eu hachub i'w hailddefnyddio.
Ychydig yw gallu dal pwysau fflansau cymalau glin. Ond mae'n well na fflansau llithro ymlaen.
Mae'r Lapped Joint yn gweithio fel cylch cynnal ar y bonyn.
Prif fantais fflans ar y cyd wedi'i lapio yw y gall y tyllau bollt gael eu halinio â'r fflans gyfatebol ar ôl i'r welds gael eu cwblhau.
Maent yn caniatáu gallu aliniad cylchdro.
